預(yù)硫化橡膠防腐襯里是先將預(yù)成型好的橡膠板熱硫化 , 然后再襯貼到容器壁上的襯膠技術(shù) , 靈活性大 , 解決了防腐材料的運(yùn)輸貯存和施工場地問題 , 防腐膠板襯貼后 , 在短期內(nèi)就能達(dá)到一定的粘接強(qiáng)度 , 投入使用 , 近年來得到了較快發(fā)展 。 北京市橡膠制品設(shè)計(jì)研究院與冶金部建筑 研究總院參考德國預(yù)硫化襯膠技術(shù)開發(fā)的預(yù)硫 化膠板是丁基橡膠板 , 這種膠板在 2 0 % 鹽酸 , 8 0℃下 浸漬10天 , 扯斷強(qiáng)度保持率大于80 緯 , 伸長率保持率大于80% , 重量變化率 <10 % , 在40 % 硫酸中表現(xiàn)也很理想 , 耐酸 、 耐化學(xué)藥 品性能和耐熱性均很好 , 剝離強(qiáng) 度 為 6 ~8k g /3cm ( 90度垂直剝離) , 達(dá)到了德國標(biāo)準(zhǔn) , 在甘肅 金川冶煉廠 , 太原第七軋鋼廠 , 江西貴溪冶煉 廠等單位使用 , 取得了令人滿意的效果 。 吉林化學(xué)工業(yè)公司最近在進(jìn)行現(xiàn)場掛片試驗(yàn)并吸收國外有關(guān)預(yù)硫化橡膠襯里技術(shù)的基礎(chǔ) 上 , 系統(tǒng)地開展了耐腐蝕預(yù)硫化丁基橡膠襯里的配方和加工工藝的研究 , 滿足了耐腐蝕襯里要求的底涂料及膠粘劑配方及生產(chǎn)工藝、 橡膠襯里施工工藝及檢驗(yàn)標(biāo)準(zhǔn) 。 由于硫化后的膠板已失去了未硫化膠的可塑性和較高的伸長率 , 所以配方設(shè)計(jì)僅考慮它的耐腐蝕性 、 耐熱性及經(jīng)濟(jì)性是遠(yuǎn)遠(yuǎn)不夠的 , 還要考慮它的生產(chǎn) 工 藝性能和施工方法 . 基于上述考慮 , 他們選用日本進(jìn)口的丁基301和268 , 固化型樹脂和無機(jī)元素并用的特種硫化體系 , 炭黑和夭然礦 物質(zhì)補(bǔ)強(qiáng)填充劑及雜環(huán)烷烴增塑劑研制的預(yù)硫化丁基膠板的各項(xiàng)物理機(jī)械性能和耐腐蝕性能均達(dá)到國家標(biāo)準(zhǔn) , 部分指標(biāo)已超過國外同類產(chǎn)品 , 并具有下述優(yōu)點(diǎn) :

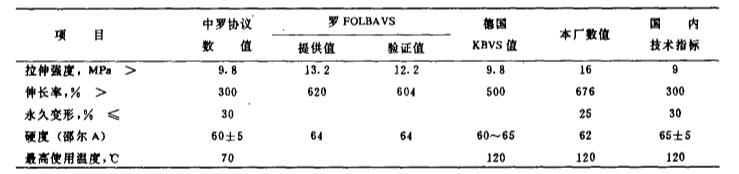

( 1 ) 比其它襯里的造價(jià)低 , 使用壽命長 ;

( 2 ) 比天然膠蒸汽硫化襯里的耐溫 、 耐腐蝕性能好 , 并可用于非受壓容器 ;

( 3 ) 襯里的施工周期短 , 工藝簡便且質(zhì)量好 , 不僅可用于同膠種的襯里 , 還可用來修補(bǔ)天然橡膠和其它橡膠襯里 ;

( 4 ) 節(jié)省能源

但預(yù)硫化橡膠防腐襯里對(duì)于復(fù)雜容器的拐角、 閥門、 管件連接處襯貼困難 , 粘接不牢 , 易被介質(zhì)腐蝕 , 質(zhì)量難以保證 , 這就限制了該襯里技術(shù)的發(fā)展 , 構(gòu)成了該襯里技術(shù)發(fā)展的致命弱點(diǎn)。

在預(yù)硫化襯里用常溫硫化膠粘劑方面 , 湖南株州化工廠研制出一種襯里常溫硫化膠粘劑 。 此膠粘劑由抓丁橡膠 、 氛化橡膠 、 硫化促進(jìn)劑、 三苯基 甲烷三 異氰酸醋和二甲苯等溶劑組成 , 可用于粘貼氯磺化聚乙烯膠板 , 氯丁膠板等 , 粘結(jié)強(qiáng)度均大于0.98 MPa , 增加硫化促進(jìn)劑用量 , 粘結(jié)強(qiáng)度還可明顯提高.

南京圣輝橡塑有限公司主營自硫化橡膠板、丁基橡膠板防腐襯里、預(yù)硫化丁基橡膠襯里，防腐橡膠等橡膠防腐材料。 公司擁有專業(yè)的橡膠防腐施工隊(duì)伍，排煙脫硫領(lǐng)域有著10多年的豐富經(jīng)驗(yàn)和成功業(yè)績。可承包各種橡膠防腐工程。

聯(lián)系電話：18936855966   13400062793
